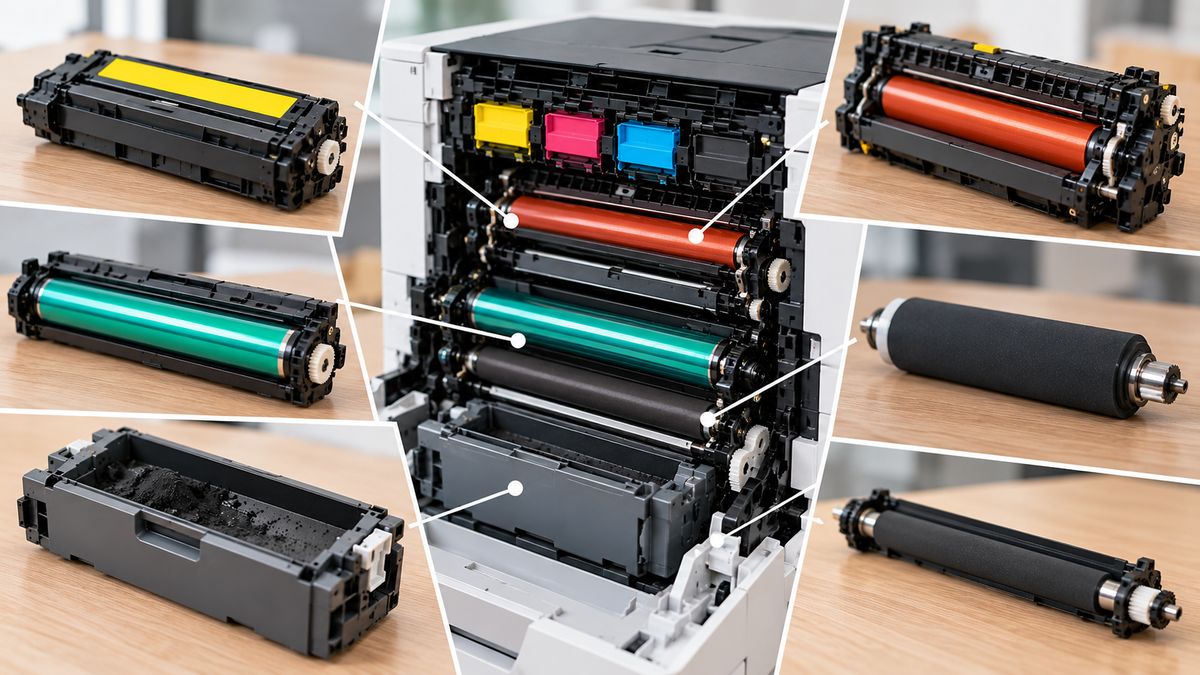

Laserdrucker-Verschleißteile sind die Bauteile, die der Toner auf dem Weg aufs Papier durchläuft und die sich dabei abnutzen: Toner, Entwicklereinheit, Bildtrommel, Transfereinheit, Fixiereinheit und Resttonerbehälter, bei größeren Geräten auch die Papiereinzugsrollen. Welches Teil fällig ist, zeigt Ihnen der Drucker meist mit einer eigenen Meldung an.
Der Weg des Toners durch den Laserdrucker
Ein Laserdrucker arbeitet nach dem Elektrofotografie-Verfahren. Vereinfacht durchläuft der Toner sechs Stationen:
- Toner: Das feine Pulver aus Kunstharz und Farbpigmenten liegt in der Tonerkartusche bereit.
- Entwickler: Die Entwicklereinheit lädt den Toner elektrisch auf und bringt ihn in einer gleichmäßigen Schicht an die Trommel heran.
- Bildtrommel: Die Trommel wird aufgeladen, ein Laser oder eine LED-Zeile belichtet sie. Dort, wo das Druckbild entsteht, bleibt der Toner durch die Ladung haften.
- Transfer: Eine Transferrolle zieht den Toner mit einer Gegenladung auf das Papier. Farblaserdrucker sammeln die vier Farben oft zuerst auf einem Transferband.
- Fixierung: In der Fixiereinheit schmelzen beheizte Walzen den Toner mit Hitze und Druck ins Papier. Laut Wikipedia liegen sie bei rund 180 °C.
- Resttoner: Ein Abstreifer reinigt die Trommel. Der Rest landet im Resttonerbehälter, in einer Kammer der Kartusche oder wird bei vielen Schwarzweiß-Geräten zurück in den Entwickler geführt.
LED-Drucker funktionieren bis auf die Belichtung genauso; den Unterschied erklärt der Beitrag Laser- oder LED-Drucker.
Laserdrucker-Verschleißteile im Überblick
Die Tabelle zeigt, was jedes Teil tut, woran Sie den Wechsel erkennen und wo Sie mehr dazu lesen. Die Meldungen sind Beispiele aus Brother-Handbüchern; andere Hersteller formulieren anders.
| Teil | Aufgabe | Wann tauschen (Beispielmeldung) | Wer tauscht | Mehr dazu |
|---|---|---|---|---|
| Toner | liefert das Tonerpulver | „Toner bestellen“, dann „Toner ersetzen“ | Sie selbst | Toner fast leer |
| Entwicklereinheit | bringt den Toner gleichmäßig an die Trommel | je nach Gerät eigene Meldung, Teil der Kartusche oder des Wartungskits | je nach Hersteller | Entwicklereinheit |
| Bildtrommel | trägt das Ladungsbild, an dem der Toner haftet | „Trommel bestell.“, dann „Trommel ersetzen“ | meist Sie selbst | Fotoleitertrommel |
| Transfereinheit, Transferband, Transferrolle | überträgt den Toner von der Trommel aufs Papier | „Band ersetzen“ bei Farblaserdruckern; die Transferrolle steckt oft im Wartungskit | Band meist Sie selbst, Rolle je nach Hersteller | Transfereinheit und Transferband |
| Fixiereinheit | schmilzt den Toner mit Hitze und Druck ins Papier | „Fixier. ersetz.“ | bei Brother der Kundenservice | Fixiereinheit |
| Resttonerbehälter | sammelt den abgestreiften Toner | „Tonerabf bestell“, dann „Tonerabf ersetz.“ | Sie selbst | Resttonerbehälter |
| Papiereinzugsrollen | ziehen das Blatt aus dem Fach ein | „PZ-Kit1 ersetzen“; bei HP und Lexmark Teil des Wartungskits | bei Brother der Kundenservice | Papierstau beheben |
Toner, Entwickler und Bildtrommel
Der Toner ist das eigentliche Verbrauchsmaterial; seine Reichweite geben Hersteller nach ISO-Norm an (mehr dazu im Beitrag zur Seitendeckung). Entwicklereinheit und Bildtrommel halten in der Regel mehrere Tonerwechsel durch. Laut Brother hängt die Lebensdauer aller Teile außer dem Toner vom Druckvolumen, vom Papier und davon ab, wie oft das Gerät ein- und ausgeschaltet wird. Passenden Toner finden Sie unter Toner, Trommeln unter Bildtrommeln und Entwickler unter Entwicklereinheiten.
Transfereinheit, Fixiereinheit und Resttonerbehälter
Diese Teile liegen hinter der Trommel und werden deutlich seltener fällig. Beim Farblaser DCP-L3510CDW nennt Brother für Transfereinheit und Toner-Abfallbehälter jeweils ungefähr 50.000 Seiten, für die Fixiereinheit ebenfalls rund 50.000 Seiten. Was bei Streifen oder verwischtem Druck hinter der Fixiereinheit steckt, lesen Sie im Beitrag Drucker druckt Streifen oder blass. Zum Kauf: Transfereinheiten, Fixiereinheiten und Resttonerbehälter.
Was ist ein Wartungskit?
Ein Wartungskit fasst mehrere Verschleißteile zusammen, die nach einem festen Intervall gemeinsam getauscht werden. Was drin ist, legt der Hersteller pro Modell fest:
- HP: Das Gerätewartungskit für die LaserJet Enterprise M712 und MFP M725 enthält laut HP Fixierer, Transferwalze, Trennsteg und Einzugswalze für Fach 1 sowie Einzugs- und Trennwalzen für weitere Fächer. HP bietet es als 110-V- und als 220-V-Ausführung an.
- Lexmark: Das Fixierer-Wartungskit für MS81x, MX71x und MX81x enthält laut Lexmark die Fixierstation, drei Einzugsrollen, eine Übertragungsrolle und drei Trennrollen, in der Ausführung für 220–240 V. Beim MS610 empfiehlt Lexmark für den Tausch den Kundendienst.
- Kyocera: Bei der ECOSYS P2235 erscheint laut Kyocera-Handbuch nach jeweils 100.000 gedruckten Bildern die Meldung „Replace Maintenance Kit.“. Der Tausch erfordert laut Kyocera einen Servicetechniker.
Achten Sie bei Fixiereinheiten und Wartungskits immer auf die Netzspannung: Eine 110-V-Ausführung ist nicht für das deutsche Stromnetz mit 220–240 V gedacht. Passende Kits finden Sie unter Wartungseinheiten.
Welche Meldung gehört zu welchem Teil?
Die Display-Texte unterscheiden sich je nach Hersteller und Modell. Diese Beispiele stammen aus den jeweiligen Herstellerhandbüchern:
| Meldung (Beispiel) | Hersteller, Gerät | Betroffenes Teil |
|---|---|---|
| „Toner bestellen“, „Toner ersetzen“ | Brother HL-L2310D-Serie | Tonerkassette |
| „Trommel bestell.“, „Trommel ersetzen“ | Brother HL-L2310D-Serie | Trommeleinheit |
| „Trommel !“ | Brother HL-L2310D-Serie | Koronadraht der Trommel reinigen oder Sitz prüfen |
| „Band ersetzen“ | Brother DCP-L3510CDW-Serie | Transfereinheit |
| „Tonerabf bestell“, „Tonerabf ersetz.“ | Brother DCP-L3510CDW-Serie | Toner-Abfallbehälter |
| „Fixier. ersetz.“, „PZ-Kit1 ersetzen“ | Brother DCP-L3510CDW-Serie | Fixiereinheit, Papierzufuhr-Kit |
| „Wartungskit wenig Kapazität [80.xy]“ (Codes 80.0x bis 80.2x), „Wartungskit ersetzen“ (80.3x) | Lexmark MS81x, MX71x, MX81x | Fixierstation, Fixierer-Wartungskit |
| „Replace Maintenance Kit.“ (englisches Handbuch) | Kyocera ECOSYS P2235 | Wartungskit |
Meldet der Drucker ein Teil, das Sie gerade erst getauscht haben, nennt Brother für „Trommel ersetzen“ als mögliche Ursache, dass der Trommelzähler beim Einsetzen der neuen Trommel nicht zurückgesetzt wurde. Wie das geht, steht in den Anweisungen, die der neuen Trommeleinheit beiliegen. Den Fall „Toner leer trotz neuem Toner“ behandelt der Beitrag Brother Toner zurücksetzen.
„Wartungskit wenig Kapazität“ ist bei Lexmark eine Vorwarnung: Sie können weiterdrucken und sollten das Kit jetzt bestellen. Gewechselt wird es erst bei der Meldung mit 80.3x, dann druckt das Gerät laut Lexmark nicht mehr. Ob Sie das Kit selbst einbauen oder den Kundendienst rufen, steht im Handbuch Ihres Modells.
In der Kartusche oder separat?
Wie viele Teile Sie einzeln kaufen, hängt von der Bauweise ab:
- Alles in einer Kartusche: Bei der HP LaserJet Pro M501 sitzt die grüne Bildtrommel laut HP in der Tonerpatrone. Mit jedem Tonerwechsel erhalten Sie also auch eine neue Trommel. Laut Wikipedia sammeln solche Kartuschen den Resttoner in einer eigenen Kammer.
- Toner und Trommel getrennt: Bei Brother sind Tonerkassette und Trommeleinheit laut Handbuch zwei getrennte Verbrauchsmaterialien, die als Gruppe ins Gerät kommen.
- Toner, Entwickler und Trommel getrennt: Bei der Kyocera ECOSYS P2235 sitzt der Tonerbehälter laut Kyocera auf der Entwicklereinheit, die Trommeleinheit ist ein eigenes Bauteil.
Häufige Fragen
Welche Teile muss man beim Laserdrucker wechseln?
Am häufigsten den Toner, seltener die Bildtrommel, die Transfereinheit und den Resttonerbehälter. Fixiereinheit und Einzugsrollen kommen erst nach sehr vielen Seiten an die Reihe, oft gemeinsam als Wartungskit.
Woran erkenne ich, welches Verschleißteil getauscht werden muss?
An der Meldung im Display oder im Statusmonitor. Sie nennt bei den meisten Geräten das Teil direkt, etwa „Trommel ersetzen“. Im Zweifel hilft der Abschnitt zu Fehlermeldungen im Handbuch Ihres Modells.
Darf ich nach einer Wartungsmeldung weiterdrucken?
Das hängt von der Meldung ab. Bei „Toner bestellen“ können Sie laut Brother noch drucken, bei „Toner ersetzen“ stoppt das Gerät. Lexmark-Drucker drucken laut Lexmark nach dem Code 80.3x erst wieder, wenn ein neues Fixierer-Wartungskit eingesetzt ist.
Muss ich ein Wartungskit selbst einbauen?
Nicht unbedingt. HP liefert das Kit für die LaserJet M712 und M725 mit Gebrauchsanweisung aus, Brother, Kyocera und Lexmark verweisen für Fixiereinheit und Wartungskit je nach Modell auf den Kundendienst. Lesen Sie vor dem Kauf nach, was der Hersteller für Ihr Gerät vorsieht.
Passt ein kompatibles Verschleißteil in meinen Drucker?
Entscheidend sind Druckermodell, Teilenummer und bei Fixiereinheiten die Netzspannung. Was das für Ihre Garantie bedeutet, erklärt der Beitrag Garantie mit alternativen Patronen.
