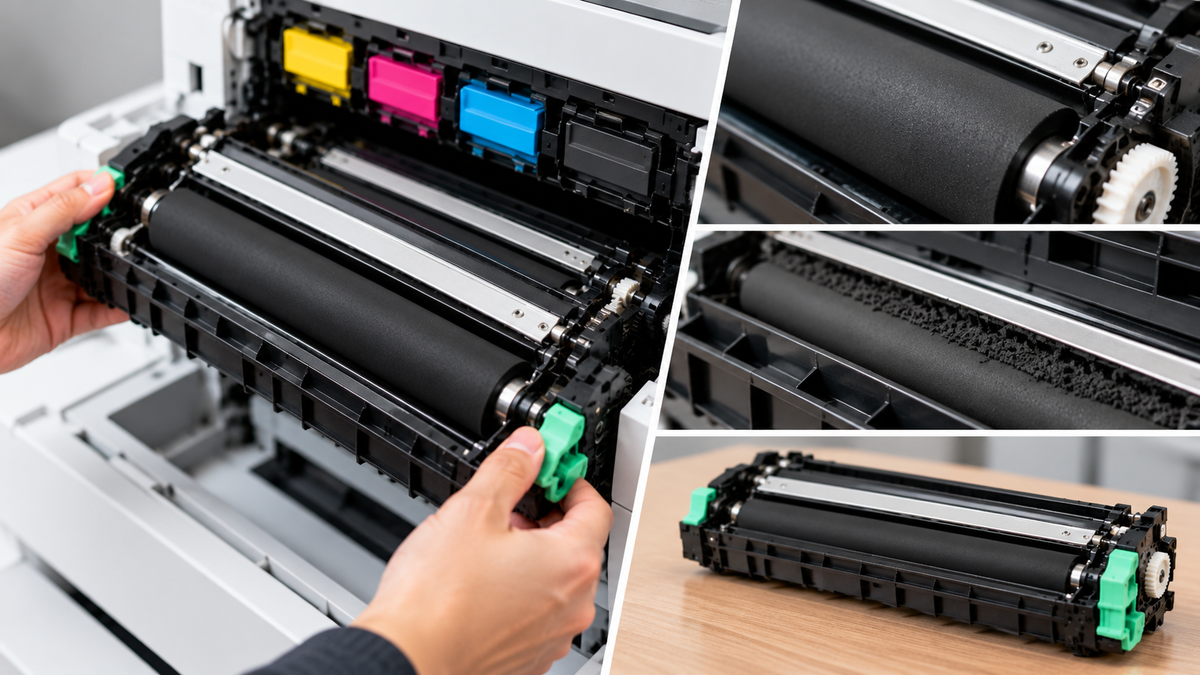

Die Entwicklereinheit ist das Bauteil im Laserdrucker, das den Toner auf die Bildtrommel bringt. Eine magnetische Entwicklerwalze führt eine dünne Tonerschicht an die Trommel heran, und das unsichtbare Ladungsbild wird sichtbar, also „entwickelt“. Wichtig für den Kauf: Eine Entwicklereinheit ist kein Toner und ersetzt keine Tonerkartusche.
Was macht eine Entwicklereinheit im Laserdrucker?
Ein Laser- oder LED-Drucker arbeitet in festen Schritten: Die Bildtrommel wird elektrisch aufgeladen, der Laser oder die LED-Zeile schreibt das Druckbild als Ladungsmuster darauf, die Entwicklereinheit bringt den Toner heran, die Transfereinheit überträgt das Tonerbild aufs Papier, und die Fixiereinheit schmilzt es mit Hitze und Druck fest. Wie die Schritte zusammenhängen, erklärt unser Beitrag zu den Druckverfahren.
Die Entwicklereinheit ist also der Schritt, in dem aus einem unsichtbaren Ladungsbild ein sichtbares Tonerbild wird. Canon beschreibt diesen Schritt so: Wird negativ geladener Toner an die belichtete Trommel herangeführt, haftet er nur an den Stellen, die ihre Ladung verloren haben. Das nennt Canon „Entwickeln“ (developing).
Laut Wikipedia besteht eine Entwicklereinheit im Kern aus drei Teilen:
- Entwicklerwalze (auch Entwicklertrommel): eine Walze mit Magneten im Inneren, die das magnetische Pulver anzieht und gleichmäßig verteilt
- Abstreifer: dosiert, wie viel Toner die Walze an die Trommel weitergibt
- Mischwerk: verteilt den Toner gleichmäßig und hält bei Zweikomponenten-Systemen das Mischverhältnis konstant
Die Bildtrommel, auf der das Ladungsbild entsteht, ist ein eigenes Bauteil. Was sie leistet und wann sie verschleißt, lesen Sie im Beitrag zur Fotoleitertrommel.
Einkomponenten- und Zweikomponenten-Verfahren
Hinter dem Wort „Entwickler“ stecken zwei Bauweisen. Wikipedia unterscheidet sie so:
- Einkomponenten-Toner: Der Toner ist selbst magnetisch und haftet direkt an der Entwicklerwalze. Er wird laut Wikipedia bei nahezu allen günstigen Kartuschensystemen verwendet. Die Partikel landen vollständig auf Trommel und Papier.
- Zweikomponenten-Entwickler: Der Entwickler ist eine Mischung aus Tonerpulver und Eisenpartikeln als magnetischem Träger (im Englischen meist „Carrier“). Der Träger bleibt in der Entwicklereinheit zurück, verbraucht wird nur der Toner. Das Mischwerk muss deshalb ständig neuen Toner aus der Kartusche einmischen.
Der Träger wird mit der Zeit selbst verbraucht und muss irgendwann erneuert werden. Wie das bei großen Systemen aussieht, zeigt Ricoh: Für die Produktionsdrucker der Reihe Pro 8300S/8310/8320 beschreibt Ricoh, wie der alte Entwickler über ein Wartungsmenü abgelassen und neuer Entwickler aus einer Flasche eingefüllt wird.
Warum haben manche Drucker eine separate Entwicklereinheit?
Ob die Entwicklereinheit ein eigenes Teil ist, hängt von der Bauart des Druckers ab. Wikipedia unterscheidet drei Typen:
- Einweg-Entwicklereinheit: Sie steckt in der Tonerkartusche und wird bei jedem Tonerwechsel mitgetauscht. Canon hat dieses Prinzip schon 1982 mit seiner All-in-One-Kartusche eingeführt, bei der laut Canon Toner und Trommel zusammen getauscht werden.
- Permanent-Entwicklereinheit: Sie bleibt im Gerät, nur der Toner wird nachgesetzt. Laut Wikipedia hält sie bis zu etwa 500.000 Seiten.
- Komplett-Entwicklereinheit: Sie enthält zusätzlich die Bildtrommel, je nach Gerät als Einweg- oder nachfüllbare Ausführung.
So sieht das bei einigen Herstellern aus:
| Beispiel | Was der Hersteller beschreibt |
|---|---|
| Kyocera ECOSYS P2235dn/dw | Tonerbehälter sitzt auf der Entwicklereinheit, die Trommeleinheit ist separat. Laut Kyocera nicht die Entwicklerwalze berühren, sonst leidet die Druckqualität. Das Wartungskit ist alle 100.000 Seiten fällig, der Tausch erfordert den Kundendienst. |
| Konica Minolta bizhub C224e bis C554e | Tonerkartusche, Trommeleinheit und Entwicklereinheit haben jeweils eine eigene Austauschmeldung. Erscheint die Meldung zur Entwicklereinheit, wenden Sie sich laut Konica Minolta an den Kundendienst. |
| Ricoh SP 8200 | Die Entwicklungseinheit gehört zum „Maintenance Kit A“ und wird nach Anleitung von Ricoh am Gerät getauscht. |
| Canon (kleine Laserdrucker mit All-in-One-Kartusche) | Toner und Trommel stecken in einer Kartusche und werden zusammen getauscht. |
Herstellerübergreifende Hilfe zu den Marken finden Sie in den Beiträgen Kyocera Drucker Hilfe und Kyocera Toner Alternativen.
Achtung: Die Entwicklereinheit ist kein Toner
Der häufigste Fehlkauf rund um dieses Bauteil: Jemand sucht Toner und bestellt eine Entwicklereinheit, weil Gerätename und Farbe passen. Manche Händler schreiben deshalb ausdrücklich „Achtung, kein Toner“ in den Produktnamen. So vermeiden Sie die Verwechslung:
- Kürzel prüfen: Kyocera nennt den Toner „Toner Kit“ mit dem Kürzel TK und das Wartungskit MK. Entwicklereinheiten tragen bei Kyocera und Konica Minolta im Handel meist das Kürzel DV.
- Meldung lesen: „Toner leer“ bedeutet Toner, nicht Entwickler. Eine Meldung zur Entwicklereinheit oder zum Wartungskit ist ein eigener Hinweis.
- Lebensdauer vergleichen: Ein Toner reicht für einige Tausend Seiten, eine separate Entwicklereinheit meist für ein Vielfaches davon.
- Handbuch oder alte Einheit: Die Teilenummer steht im Druckerhandbuch und auf dem eingebauten Teil.
Passende Toner finden Sie in der Kategorie Toner. Ist die Kartusche nur fast leer, hilft der Beitrag Toner fast leer.
Toner, Entwickler, Trommel und Fixiereinheit im Vergleich
| Bauteil | Aufgabe | Wann tauschen? | Mehr dazu |
|---|---|---|---|
| Toner | liefert das Farbpulver | wenn der Drucker „Toner leer“ meldet | Toner |
| Entwicklereinheit | bringt den Toner auf das Ladungsbild der Trommel | bei separaten Einheiten nach Meldung, oft durch den Kundendienst | Entwicklereinheiten |
| Bildtrommel | trägt das Ladungsbild | nach Meldung oder bei Trommelfehlern im Druckbild | Fotoleitertrommel |
| Fixiereinheit | schmilzt den Toner mit Hitze und Druck aufs Papier | nach Meldung oder bei verwischbarem Toner | Fixiereinheit |

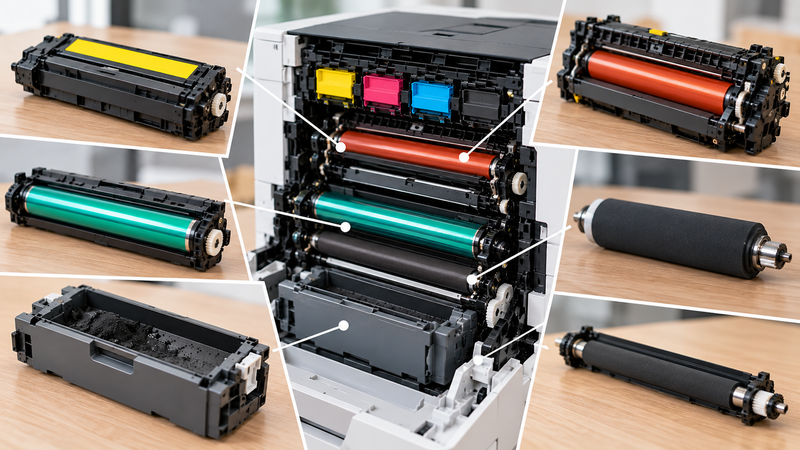

Alle Bauteile, die im Laserdrucker verschleißen, zeigt der Überblick Verschleißteile im Laserdrucker.
Woran erkenne ich eine verschlissene Entwicklereinheit?
Das sicherste Zeichen ist die Gerätemeldung. Laut Konica Minolta weist das Display auf den Austausch von Tonerkartusche, Trommeleinheit oder Entwicklereinheit hin; die Meldung zur Entwicklereinheit erscheint allerdings erst, wenn der Servicetechniker sie eingestellt hat. Kyocera zeigt „Replace Maintenance Kit“ (Wartungskit ersetzen) an.
Beim Druckbild ist die Lage weniger eindeutig. Für zu helle Ausdrucke nennt Kyocera mehrere Prüfpunkte: feuchtes Papier, Druckdichte, ungleich verteilter Toner, aktivierter Sparmodus und ob Trommel- und Entwicklereinheit richtig eingesetzt sind. Blasse oder streifige Seiten haben also oft andere Ursachen. Eine Übersicht gibt der Beitrag Drucker druckt Streifen oder blass.
Meldung „Entwicklereinheit oder Toner fehlen“: Was bedeutet das?
Viele suchen nach „Kyocera Entwicklereinheit oder Toner fehlen“ oder „Entwicklereinheit nicht installiert“. Wörtlich so steht die Meldung in den Kyocera-Handbüchern nicht, gemeint ist aber derselbe Fehler. Laut Kyocera lautet sie je nach Gerät:
- ECOSYS P2235dn/dw (ohne Display, Anzeige über ein Leuchtmuster): „Die Entwicklereinheit oder der Tonerbehälter ist nicht eingesetzt.“ Kyocera empfiehlt, Entwicklereinheit oder Tonerbehälter einzusetzen. Ein eigenes Muster zeigt eine offene vordere Abdeckung an, die Sie schließen.
- ECOSYS M2135dn bis M2540dw: „Der Tonerbehälter ist nicht sachgemäß installiert.“ Kyocera rät zu prüfen, ob Entwicklereinheit und Tonerbehälter korrekt eingesetzt sind.
- ECOSYS M4125idn/M4132idn: „Die Entwicklereinheit ist nicht installiert.“ Hier verweist Kyocera auf den Austausch der Entwicklereinheit nach dem beigelegten Faltblatt.
Bei den kleinen ECOSYS-Geräten sitzt der Tonerbehälter auf der Entwicklereinheit, beide kommen laut Kyocera zusammen aus dem Gerät. Prüfen Sie also, ob beide korrekt eingesetzt sind und die Abdeckung geschlossen ist. Besteht die Störung weiter, benachrichtigen Sie laut Kyocera den Kundendienst.
Wer tauscht die Entwicklereinheit?
Das regelt der Hersteller je nach Gerät. Bei Konica Minolta und beim Kyocera-Wartungskit ist der Kundendienst zuständig. Bei Ricoh SP 8200 tauschen Sie die Entwicklungseinheit nach Anleitung selbst. Ricoh nennt dabei klare Sicherheitshinweise:
- Nach dem Ausschalten mindestens eine Stunde warten, weil das Geräteinnere sehr heiß wird.
- Die Einheit nicht verbrennen, denn Tonerstaub kann sich an offener Flamme entzünden.
- Die Einheit waagerecht halten und nicht schütteln, damit kein Toner austritt.
- Die neue Einheit zügig einsetzen, weil Licht ihre Leistung mindert.
Atmen Sie Tonerstaub nicht ein und wirbeln Sie ihn nicht auf. Wie Sie gebrauchte Kartuschen und Einheiten loswerden, lesen Sie unter Tonerkartuschen entsorgen.
Häufige Fragen
Was ist eine Entwicklereinheit?
Das Bauteil im Laserdrucker, das den Toner mit einer magnetischen Walze auf das Ladungsbild der Bildtrommel bringt. Erst dadurch wird das Druckbild sichtbar.
Ist eine Entwicklereinheit dasselbe wie Toner?
Nein. Der Toner ist das Farbpulver, die Entwicklereinheit überträgt ihn auf die Trommel. Wer Toner braucht, sollte keine Entwicklereinheit bestellen und die Teilenummer vorher prüfen.
Hat jeder Laserdrucker eine eigene Entwicklereinheit?
Nein. Bei vielen kleinen Laserdruckern steckt sie in der Tonerkartusche und wird mitgetauscht. Separate Entwicklereinheiten gibt es vor allem bei Bürogeräten und Kopiersystemen.
Wann muss ich die Entwicklereinheit wechseln?
Wenn der Drucker eine entsprechende Meldung zeigt oder das Wartungskit fällig ist. Bei der Kyocera ECOSYS P2235 ist laut Kyocera alle 100.000 Seiten das Wartungskit fällig, das der Kundendienst tauscht.
Muss ich die Entwicklereinheit selbst tauschen?
Das hängt vom Gerät ab. Konica Minolta und Kyocera verweisen auf den Kundendienst, bei Ricoh SP 8200 ist der Tausch durch Sie vorgesehen. Maßgeblich ist das Handbuch Ihres Druckers.
Kann man die Entwicklereinheit reinigen?
Eine Reinigung der Entwicklereinheit sieht Kyocera in den Handbüchern nicht vor. Laut Kyocera soll man die Entwicklereinheit nicht berühren und nicht dagegenstoßen, sonst leidet die Druckqualität. Gereinigt werden beim Tonerwechsel nur Ausrichtwalze und Koronadraht. Bleibt ein Fehler, ist der Kundendienst zuständig.
