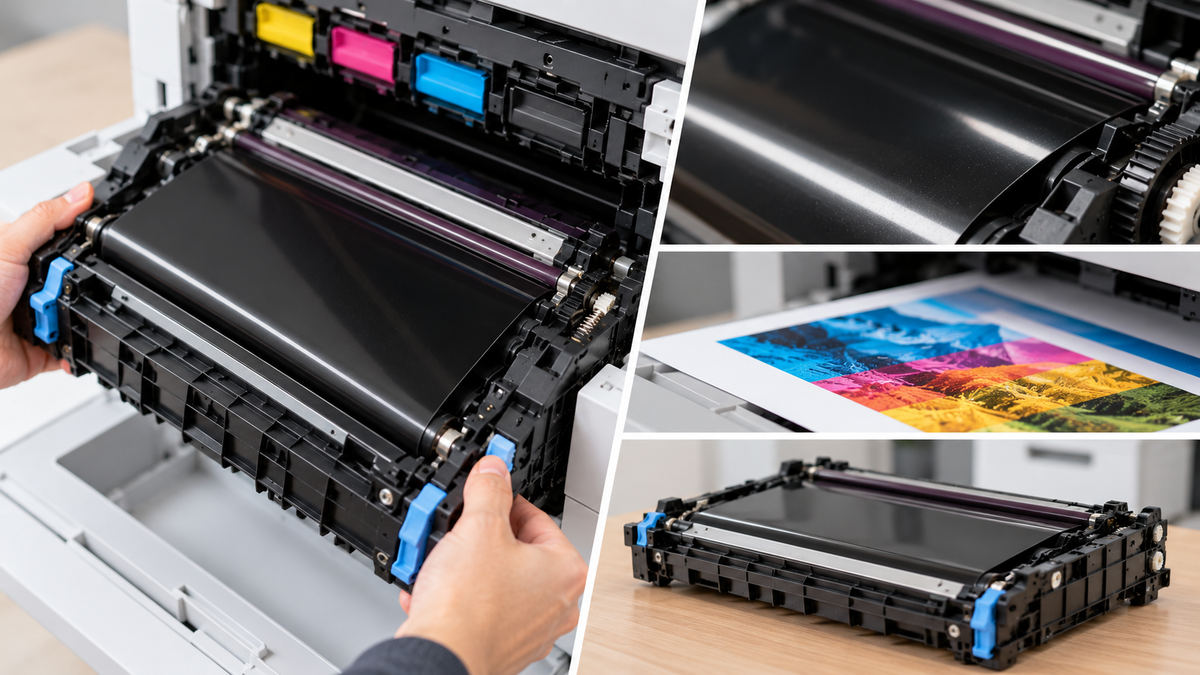

Transferband im Drucker: Aufgabe der Transfereinheit im Farblaser

Das Transferband im Drucker überträgt das Tonerbild von der Bildtrommel aufs Papier. In vielen Farblaserdruckern sammelt ein Zwischentransferband zuerst alle vier Farben und gibt sie dann in einem Schritt ans Papier ab; andere Geräte führen das Papier auf einem Transportband an den Trommeln vorbei. Band und Transferrolle bilden zusammen die Transfereinheit, ein Verschleißteil.

Was macht das Transferband im Drucker?

Im Laserdrucker entsteht das Druckbild zuerst als Tonerpulver auf der lichtempfindlichen Bildtrommel. Wie das funktioniert, erklärt unser Beitrag zur Fotoleitertrommel. Von der Trommel muss der Toner auf das Papier wechseln. Das übernimmt die Transfereinheit mit einer elektrischen Ladung: Eine Transferrolle hinter dem Papier legt eine starke Ladung an, die der Ladung des Toners entgegengesetzt ist, sodass der Toner auf das Papier springt. Danach liegt das Pulver nur lose auf dem Blatt. Erst die Fixiereinheit schmilzt es mit Hitze und Druck ein.

Im Schwarzweiß-Laserdrucker gibt die Trommel den Toner in der Regel direkt ans Papier ab; dafür sorgt eine Transferrolle, auch Übertragungswalze genannt. Im Farblaserdrucker müssen dagegen vier Farbauszüge, also Schwarz, Cyan, Magenta und Gelb, exakt übereinanderliegen. Hier kommt das Transferband ins Spiel.

Direkter und indirekter Transfer: zwei Bauarten

Farblaserdrucker lösen die Aufgabe auf zwei Wegen. Beide beschreibt zum Beispiel die Wikipedia im Artikel zum Laserdrucker:

Bauart	So läuft der Transfer	Typische Bezeichnung
Indirekter Transfer	Vier Druckwerke geben ihre Farbe nacheinander auf ein Zwischenband. Das Band trägt das fertige Farbbild und überträgt es mit einer Transferrolle in einem Schritt aufs Papier.	Zwischentransferband, ITB (Intermediate Transfer Belt), Transfer-Kit
Direkter Transfer	Ein elektrostatisch geladenes Band hält das Papier fest und führt es nacheinander an allen vier Bildtrommeln vorbei. Jede Trommel gibt ihre Farbe direkt aufs Papier ab.	Transportband, Papiertransportband, Bandeinheit

Ein Beispiel für den indirekten Weg ist die HP Color LaserJet Enterprise M552/M553: HP führt dort ein Kit aus Transferband (ITB) und sekundärer Transferwalze. Die sekundäre Transferwalze ist die Rolle, die das Bild vom Band aufs Papier bringt. OKI nennt das Band beim Farbgerät C332 „Transportband“, Brother spricht bei der BU-223CL von Transfereinheit und Bandeinheit. Welche Bauart Ihr Gerät hat, steht im Handbuch oder auf der Teilebezeichnung.

Woraus besteht eine Transfereinheit?

Was im Ersatzteil steckt, hängt vom Modell ab. Typische Bestandteile sind:

• Das Band mit seinen Umlenkrollen, meist in einem Rahmen mit Griff.
• Die Transferrolle: Bei manchen Geräten gehört sie zur Einheit, bei anderen ist sie ein eigenes Teil. Lexmark führt etwa für den CX931 ein Transfermodul und eine Übertragungsrolle getrennt; HP bietet für die M552/M553 die sekundäre Transferwalze auch einzeln an.
• Der Weg für den Resttoner: Toner, der nicht aufs Papier gelangt, wird abgestreift und in Farbgeräten in einem Resttonerbehälter gesammelt. Bei Farbgeräten lässt er sich laut Wikipedia nicht wiederverwenden, weil die Farben dann gemischt sind. Beim Lexmark CX931 nehmen Sie laut Lexmark vor dem Tausch des Transfermoduls zuerst den Resttonerbehälter heraus. Mehr dazu lesen Sie im Beitrag zum Resttonerbehälter.

Wie lange hält ein Transferband?

Hersteller geben die Lebensdauer in Seiten an. Einige Beispiele aus den Herstellerunterlagen:

Hersteller und Gerät	Teil	Lebensdauer laut Hersteller
Brother DCP-L3510CDW bis MFC-L3770CDW	Transfereinheit BU-223CL	ca. 50.000 Seiten (A4 einseitig, zwei Seiten pro Auftrag)
OKI C332	Transportband 44472202	60.000 Seiten
HP Color LaserJet Enterprise M552/M553	ITB und T2-Walzenkit B5L24-67901	im Benutzerhandbuch ohne Seitenangabe

Brother weist darauf hin, dass die Seitenzahl von vielen Faktoren abhängt, etwa von Medienart und Medienformat. OKI schreibt, die Zahl der Seiten pro Transportband hänge von der Verwendung ab. Die Angaben sind deshalb Richtwerte. Im Vergleich zu Tonerkassetten halten Transfereinheiten deutlich länger; bei Brother überdauert die BU-223CL mehrere Trommeln, laut Brother reicht die Trommeleinheit DR-243CL für ungefähr 18.000 Seiten.

Woran erkenne ich ein verschlissenes Transferband?

Die zuverlässigste Auskunft gibt der Drucker selbst. Viele Geräte zählen die Seiten und warnen vorab:

• Brother zeigt „Transfer bestell“, wenn die Einheit sich dem Ende ihrer Lebensdauer nähert, und später „Band ersetzen“. „Keine Bandeinheit“ bedeutet laut Brother, dass die Einheit fehlt oder nicht richtig sitzt.
• OKI meldet zuerst, dass das Transportband sich dem Lebensdauerende nähert. Laut OKI-Handbuch können Sie danach noch circa 2.000 Seiten drucken, bis „Transportbandeinheit austauschen“ erscheint.

Auch das Druckbild kann auf die Transfereinheit hinweisen. Bei Farbversatz, also wenn die Farben gegeneinander verschoben sind, empfiehlt Brother zuerst die Farbregistrierung, dann eine neue Trommel und schließlich eine neue Transfereinheit. Schlägt die Kalibrierung oder Registrierung fehl, nennt Brother ebenfalls den Einbau einer neuen Transfereinheit als Abhilfe. Flecken, Schlieren oder blasse Stellen können ebenso vom Toner, der Trommel oder der Fixiereinheit kommen. Wiederholen sich farbige Punkte in festem Abstand, ordnet Brother sie in der Regel Trommel (94 mm) oder Tonerkassette (29 mm) zu, nicht dem Band. Prüfen Sie deshalb zuerst die Meldung im Display und die Fehlerhilfe im Handbuch. Weitere Ursachen für Streifen und blasse Ausdrucke finden Sie im Ratgeber Drucker druckt Streifen oder blass.

Kann man das Transferband reinigen?

Eine Anleitung zum Abwischen des Bandes geben die Hersteller in den geprüften Handbüchern nicht. Sie raten eher ab: Neben Lexmarks Hinweis, das Übertragungsband nicht zu berühren (siehe beim Wechsel), schreibt Kyocera für die ECOSYS P6021cdn/P6026cdn, beim Reinigen des Papiertransports weder die Transferrolle noch das Übertragungsband zu berühren, sonst könnten Druckprobleme folgen. Brother nennt für die DCP-L3510CDW-Serie unter „Reinigen des Geräts“ unter anderem LED-Köpfe, Koronadrähte, Trommeleinheit und Papieraufnahmerollen, das Band aber nicht.

Stattdessen sehen die Hersteller Funktionen im Menü vor. Bei der HP Color LaserJet M552/M553 finden Sie laut HP unter „Gerätewartung“ und „Kalibrierung/Reinigung“ eine Reinigungsseite, die den Papierpfad reinigt und gegen Tonerflecken, Verschmierungen und Streifen helfen soll, sowie eine vollständige Kalibrierung gegen falsch ausgerichtete Farben. Brother bietet die Farbkalibrierung im Menü „Drucker“ unter „Farbkorrektur“. Bleibt danach Farbversatz, nennt Brother wie oben beschrieben den Tausch von Trommel und zuletzt Transfereinheit; bei Flecken oder Schlieren hilft die Fehlerhilfe im Handbuch, die Ursache einzugrenzen.

Transferband wechseln: Wer tauscht es und worauf achten?

Bei vielen Büro-Farblasern ist die Transfereinheit ein Teil, das Sie selbst wechseln. Brother, OKI und Lexmark beschreiben den Tausch Schritt für Schritt im Handbuch. Bei HP hängt es vom Teil ab: Für die M552/M553 ist der Austausch der sekundären Transferwalze laut HP Sache des Kunden, das Kit mit Transferband kann HP-Servicepersonal auf Wunsch während der Gewährleistung ohne Zusatzkosten einbauen.

Diese Hinweise geben die Hersteller beim Wechsel:

• Hitze: Das Innere des Geräts ist laut Brother „extrem heiß“; warten Sie, bis es abgekühlt ist. OKI warnt, dass die Fixiereinheit extrem heiß ist und Verbrennungen verursachen kann.
• Nicht berühren: Lexmark schreibt: „Berühren Sie das Übertragungsband nicht.“ Brother nennt Bereiche der Einheit, die Sie nicht anfassen sollen, und warnt vor statischer Elektrizität an den Elektroden. HP rät, den Schaumstoff der Transferwalze nicht zu berühren.
• Tonerstaub: Legen Sie herausgenommene Trommeln und Kassetten auf Papier, falls Toner austritt, wie Brother empfiehlt. Wirbeln Sie Tonerstaub nicht auf und atmen Sie ihn nicht ein.
• Zähler: Brother sieht vor, den Zähler der Transfereinheit nach dem Einbau einer neuen Einheit zurückzusetzen, und rät ausdrücklich davon ab, das ohne Tausch zu tun.
• Weiterdrucken: Erscheint bei OKI „Transportbandeinheit ersetzen“, sollten Sie laut OKI sofort tauschen. Wer weiterdruckt, riskiert Fehlfunktionen und schlechtere Qualität; nach einer gewissen Zeit druckt das Gerät nicht mehr.

Abgrenzung: Bildtrommel, Fixiereinheit und Transfereinheit

Die drei Teile arbeiten nacheinander und sind nicht untereinander austauschbar. Die Bildtrommel erzeugt das Tonerbild, die Transfereinheit bringt es aufs Papier, die Fixiereinheit schmilzt den Toner mit Hitze ein. Einen Überblick über alle Teile mit begrenzter Lebensdauer gibt unser Beitrag Verschleißteile im Laserdrucker.
